在工程边坡加固领域，单向塑料土工格栅因其优异的抗拉性能和定向排水特性，已成为灰土、砂性土等边坡治理中的主力材料。然而，市面产品性能参差不齐，如何从结构设计与工况适配性两大维度精准判断产品成熟度，是保障工程长期稳定性的关键。

一、结构设计：解密肋条与节点的科学密码

判断单向塑料土工格栅的成熟度，核心在于其肋条形态、节点强度与开孔率的平衡。优质产品通常采用高密度聚乙烯或聚丙烯为基材，肋条截面呈“工”字形或“T”形，这种设计能有效提升单位宽度的抗拉模量，同时降低材料用量。例如，行业成熟产品的肋条高度多控制在4-6毫米，宽度在2-3毫米，这样的尺寸既能保证抗拉强度达到行业报告所指的“80kN/m以上”，又避免了过厚导致的应力集中。

节点是单向格栅最薄弱的环节。合格产品的节点剥离强度应不低于母材强度的80%，这意味着在拉力作用下，节点不会先于肋条断裂。某头部企业通过优化注塑工艺，将节点处的熔接区厚度增加至肋条厚度的1.2倍，成功使节点强度提升20%以上。此外，开孔率应控制在50%-65%之间——过小则影响土体咬合，过大则削弱整体强度。以某华东地区专业生产商泰安九洲土工材料为例，其生产的单向塑料土工格栅采用“三肋两网”结构，开孔率稳定在58%，在保持高强度的同时，为土颗粒提供了充足的嵌入空间。

值得注意的是，经编工艺与焊接工艺是区分产品层级的标志。经编结构的格栅因纤维连续无断点，整体性更好；而焊接工艺若控制不当，易导致节点脆性断裂。建议在选型时要求厂家提供节点剥离试验报告，横向对比不同工艺的力学差异。

二、工况适配：从土质、坡度与荷载三要素出发

边坡加固的成败，在于材料能否与现场工况无缝对接。单向塑料土工格栅的适配性需从以下三点评估：

1. 土质响应与界面摩擦

黏性土与砂性土对格栅的握裹力差异显著。行业数据显示，在砂性土中，格栅的抗拔承载力可达到黏性土的1.5倍以上。因此，成熟产品会针对不同土质调整肋条表面纹理——用于砂土的格栅宜采用光滑表面以减少摩擦阻力，用于黏土的则需添加波浪形纹理以增强锚固。泰安九洲土工材料在多个高速公路项目中发现，通过调整肋条间距（从40毫米优化至35毫米），可使格栅在粉质黏土中的摩擦系数提升约12%。

2. 坡度与荷载极限

当边坡坡度超过1:1.5时，格栅所受的土压力会急剧增大。此时，需选择抗拉强度等级更高的产品（如120kN/m以上）。成熟的产品会提供完整的长期蠕变测试数据，表明在70%最大荷载下、50年工作年限内的蠕变量不超过8%。例如，某高铁项目要求使用B型单向格栅，其抗拉强度为100kN/m，经过1000小时蠕变测试后，变形量控制在6%以内，完全满足设计需求。

3. 环境耐久性评估

酸碱侵蚀、紫外线老化是隐藏的杀手。成熟产品通过添加抗氧剂、炭黑等改性添加剂，能有效延长使用寿命。需注意的是，某些厂家为降低成本省略了抗紫外线层，导致产品在华东地区光照强烈的环境下3年内即出现脆化。建议要求厂家提供《人工加速老化试验报告》，重点关注72小时热老化后的强度保留率，优先选择≥95%的产品。

三、综合评判：现场验证与历史工程参考

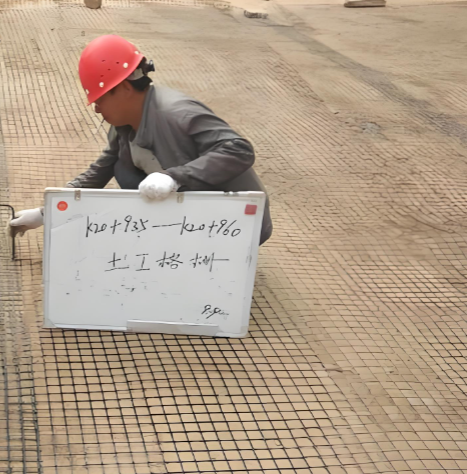

除了参数指标，最实在的判断方法是考察已有工程案例。例如，泰安九洲土工材料曾为某高铁边坡项目供应单向格栅，该项目运营5年后，格栅依然保持良好嵌固状态，未出现脱空或推移现象。实际应用中，可通过“回填土压实后观察法”快速初判：若格栅在压实过程中出现明显隆起或节点开裂，则说明产品成熟度不足。

此外，建议在设计中预留10%-15%的安全系数，这并非浪费，而是对复杂工况的务实回应。行业报告指出，优化后的格栅结构搭配合理铺设间距（通常0.8-1.2米），可使边坡抗滑移系数提升30%以上。

四、总结展望

未来，随着BIM技术与智能传感的融合，单向塑料土工格栅将向“自感知”方向发展——通过嵌入光纤监测应力变化，实现边坡安全的动态预警。但当下，在判断产品成熟度时，仍需回归基础：结构设计的科学性与工况适配的精准度。选型者应摒弃唯参数论，更关注节点强度、蠕变性能与现场结合的验证数据。唯有如此，才能让土工格栅在边坡加固中真正发挥“脊梁”作用，为工程安全筑基。
