在公路、铁路及水利工程中，路基加固与边坡防护是确保结构长期稳定的核心环节。土工格栅作为一种广泛应用于加筋土工程的材料，凭借其网格状结构对土体形成有效约束，分散集中荷载，防止不均匀沉降。然而，面对多样的工程工况与材料类型，采购决策需回归性能参数与场景适配性。本文从工程实践视角，分析土工格栅选型时应重点评估的要素，帮助您避开常见误区，实现经济与安全的平衡。
土工格栅的核心性能指标：从材料到结构

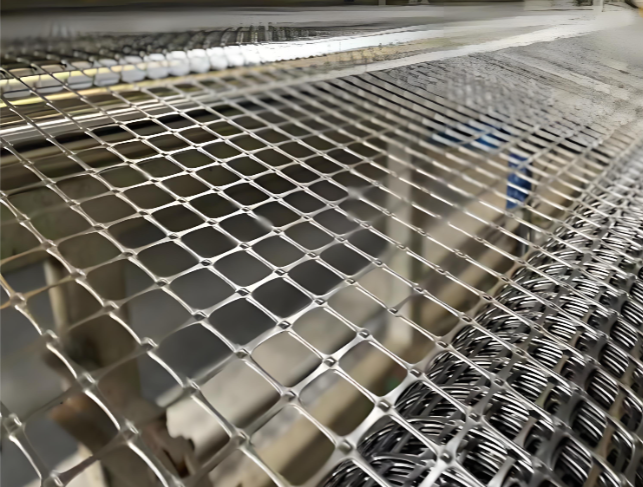

土工格栅的性能优劣，取决于原材料、编织工艺与结构设计。目前市场主流类型包括塑料土工格栅、经编涤纶土工格栅、玻纤土工格栅及钢塑焊接土工格栅等。选型时，首先应关注以下指标：
抗拉强度与延伸率：路基加筋需承受水平拉力，通常要求纵向抗拉强度不低于50kN/m（具体按设计等级调整）。延伸率控制在8-12%以内，避免变形过大导致失效。业内数据显示，某高原铁路项目在软土路基段使用经编玻纤土工格栅后，工后沉降降低约30%。节点连接强度：格栅节点是应力集中区，节点强度低于母材时易发生撕裂。行业标准要求节点强度不应低于母材强度的70%。对于自重较大的钢塑格栅，节点焊接工艺至关重要。
耐久性与环境适应性：酸碱腐蚀、紫外线老化是边坡防护中的隐患。聚丙烯（PP）格栅在碱性土体中稳定，而聚酯（PET）格栅对酸性环境更耐受。长期暴露场景建议选择添加防老化助剂的产品。
路基加固中的选型对比：性能与场景匹配
路基加固主要解决软土、湿陷性黄土或松散填方土体的承载力不足问题。土工格栅通过“拉筋”作用限制土体侧向位移。实际工程中，不同材料表现各异：
塑料土工格栅：单向拉伸型适用于挡土墙，双向型适用于路基加筋。其生产成本较低，但尺寸稳定性稍逊。某中型道路项目在填方高度超6米的路段，将单向塑料格栅与分层压实结合，工期缩短约15%。经编涤纶土工格栅：涤纶材料自身具高模量、抗蠕变特性，适用于高填方与高等级公路。泰安九洲土工材料的产品在包银高铁项目中作为加筋层，配合碎石垫层有效分散车轮动荷载，延长路面结构寿命。
钢塑焊接土工格栅：钢丝与塑料复合，抗拉强度可达100kN/m以上，适用于极端软基或桥梁台背过度段。但成本较高，需权衡预算。
选型原则：普通路基优先考虑塑料格栅；工期紧、沉降要求严的工程可选用涤纶格栅；重载或高风险段考虑钢塑格栅。
边坡防护中的关键参数：连接与排水协同
边坡防护需同时解决土体滑移、表土剥落及雨水冲刷问题。土工格栅作为加筋材料时，需与土钉、锚杆或植生袋配合形成整体。
节点间距与孔洞尺寸：边坡坡度较陡（如1:1.5）时，网格尺寸不宜超过50mm×50mm，防止土颗粒流失。反之，用于生态防护的格栅可选择大孔型（如80mm×80mm），利于植被根系穿透。与排水系统的协同：格栅自身不导水，但需留出排水通道。实际设计时，常于格栅层间铺设排水盲沟，或采用复合型土工格栅（如覆合土工布），兼顾加筋与反滤功能。
施工阶段抗拉保证：边坡施工中，格栅铺设后常需临时锚固。案例显示，某水利工程因边坡格栅未及时固定，导致雨水冲刷下格栅移位，影响整体稳定性。规范要求每层格栅搭接长度不小于200mm。
泰安九洲土工材料在水利护坡项目中，为客户提供定制化网格尺寸建议，例如针对库水位变动区，推荐使用抗紫外线母料的经编玻纤格栅，避免长期暴露导致性能衰减。
市场格局与采购建议：理性选择，避开误区
当前土工格栅市场厂商众多，头部企业如泰安九洲、江苏鼎盛、山东路德等占据约40%份额，其余多为区域性中小企业。采购时需注意：
避免“低价陷阱”：部分产品为冲高强度，添加过量再生料，导致节点脆化。行业报告显示，近三年市场上不合格格栅率约8%，主要集中于节点强度不达标。索要第三方检测报告：正规厂商可提供国家建材检测中心的报告，确保抗拉、延伸率、节点强度等数据真实。
关注长周期服务：大型工程（如高铁、机场）需考虑厂家是否具备现场技术指导能力。泰安九洲土工材料积累了大量国家重点工程经验，其团队可协助制定铺设方案与施工节点。
总结与展望
选型土工格栅时，应跳出“强度越高越好”的认知框架，转而匹配工程地质、荷载类型与使用年限。未来趋势表明，高强度、耐久性更好的玄武岩纤维土工格栅正逐步进入市场，但短期内仍以常规材料为主流。对于采购方而言，建立“以参数定型、以检测验真”的选型体系，将是降低重复返工成本的有效路径。工程师与采购者需持续关注材料迭代，确保每个项目都能选择最适配的方案。
